Разработка КМ, КМД

Характеристики

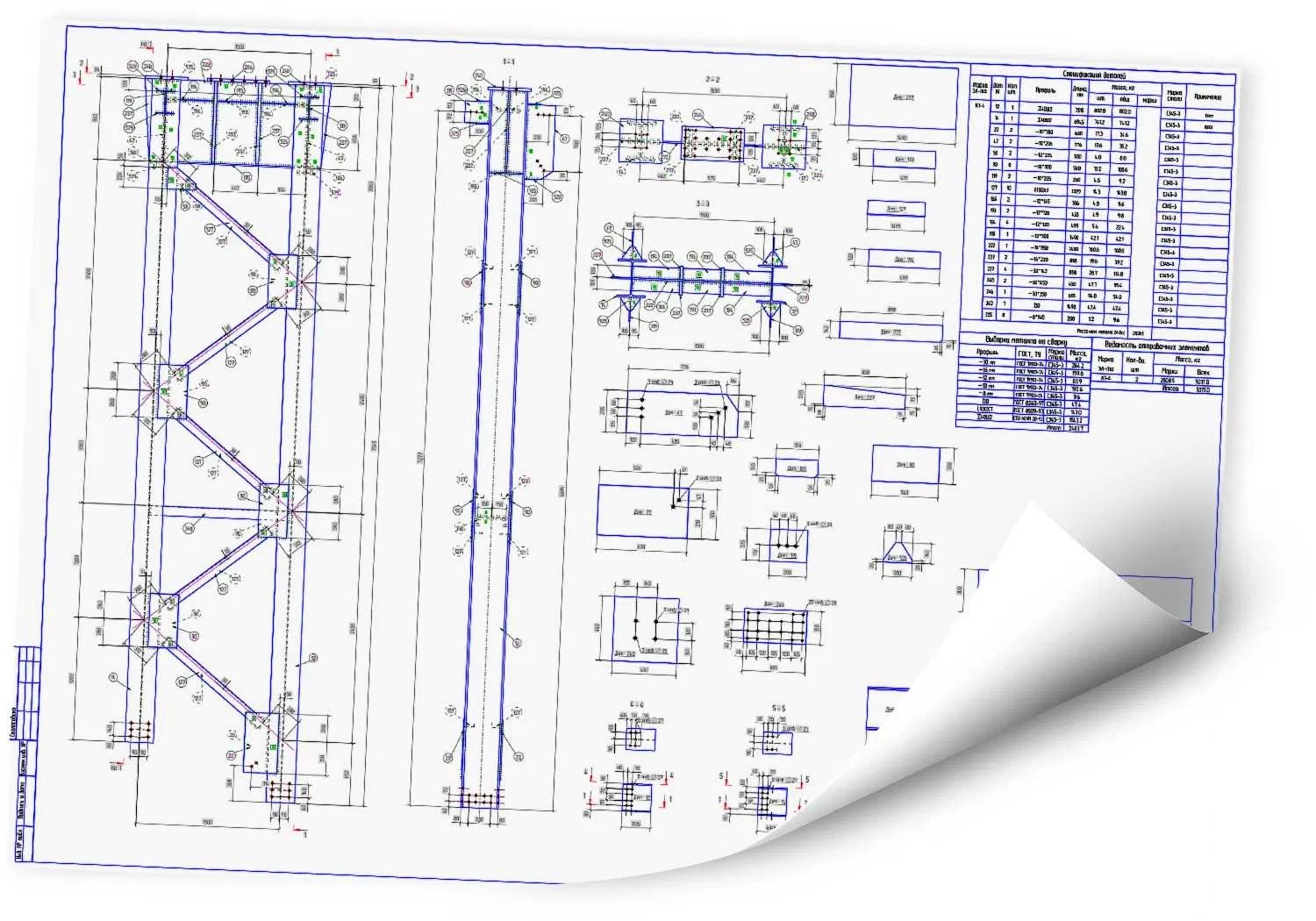

Разработка чертежей КМ, как и КМД, относится к единой проектной документации объекта. В разделе КМ присутствует вся информация о конструкции, подаваемая в виде схем, чертежей и пояснительной записки. Последовательность оформления документа КМ выглядит следующим образом:

- общая информация об объекте;
- расчетные данные конструкционных деталей;

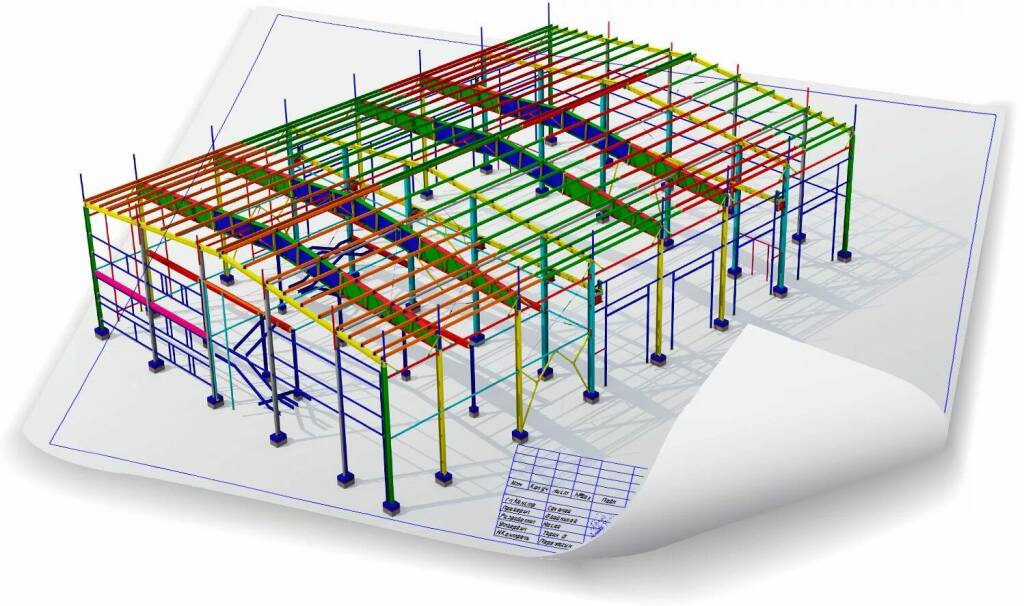

- детальные планы и схемы металлоконструкций;
- технические характеристики и спецификация материала, из которого возводится объект.

При создании чертежей КМ, специалисту необходимо учитывать требования: ГОСТ 21.502-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации металлических конструкций»; СП 16.13330.2017 «Стальные конструкции» с изм.; СП 70.13330.2012 «Несущие и ограждающие конструкции». Временная инструкция о составе и оформлении строительных рабочих чертежей зданий и сооружений. Конструкции металлические. Чертежи КМД.
